在自动化立体仓库（AS/RS）的核心设备堆垛机中，伸缩货叉是实现货物“取、放、移”动作的关键执行机构，其配置直接决定了堆垛机的作业效率、承载能力与适用场景。不同行业的仓储需求（如轻重型货物、高低温环境、高速周转等），催生了伸缩货叉多样化的配置组合。本文将从结构形式、驱动方式、承载组件、导向系统、检测装置及特殊环境适配六大维度，系统梳理堆垛机伸缩货叉的常用配置，为仓储系统设计与选型提供参考。

一、核心配置：结构形式——决定伸缩行程与作业灵活性

伸缩货叉的结构形式以“节数”为核心划分依据，不同节数对应不同的伸缩比，直接影响堆垛机对货架深度的适配能力。目前主流结构可分为**双节式**与**三节式**两类，部分特殊场景会用到单节式（极少，仅适用于浅位货架）。

 1. 双节式伸缩货叉

- 结构特点：由“固定叉（底座）+ 伸缩叉（活动叉）”两部分组成，伸缩叉可沿固定叉的导轨滑动，最大伸缩行程约为固定叉长度的1.2-1.5倍。

- 核心优势：结构简单、零部件少、故障率低、维护成本低，且伸缩动作响应速度快，适合对“效率优先”要求较高的场景。

- 适用场景：中小型自动化立体仓库，货架深度较浅（通常≤1.5米），货物周转频率高的场景，如电商分拣仓、电子元件仓等，常见承载范围50-500kg。

2. 三节式伸缩货叉

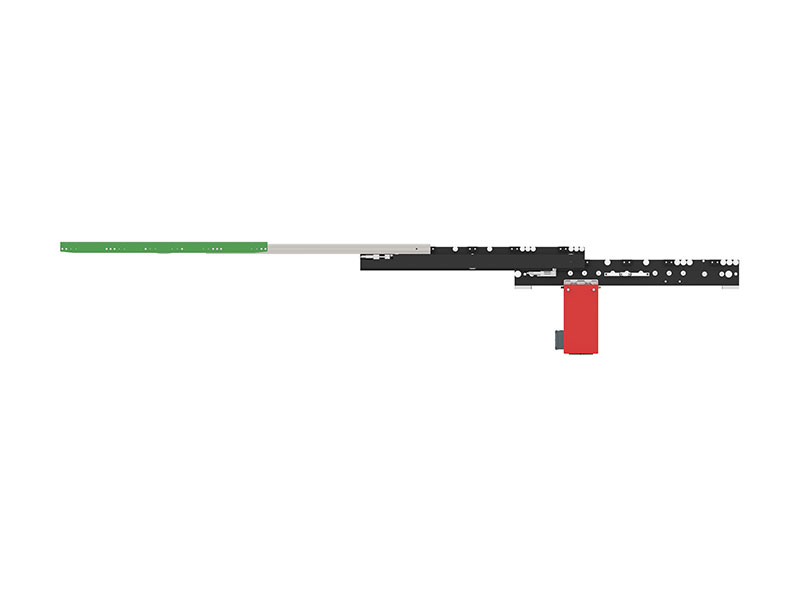

- 结构特点：在双节式基础上增加“中间叉”，形成“固定叉→中间叉→伸缩叉”的三级嵌套结构，最大伸缩行程可达固定叉长度的2.5-3倍，是目前适配深位货架的主流选择。

- 核心优势：伸缩比大，能覆盖更深的货架仓位（可至3米以上），可实现“单通道双深位”存储，大幅提升仓库空间利用率（比双节式高30%-50%）。

- 适用场景：大型立体仓库、高密存储场景，如冷链仓库（需节省制冷空间）、化工原料仓（需集中管理）、烟草仓库（大批次货物存储），承载范围可从100kg覆盖至3000kg以上。

二、动力核心：驱动方式——影响作业效率与稳定性

伸缩货叉的驱动方式决定了其动力来源、速度控制精度与环境适应性，目前市场上以**电机驱动**为主，辅以少量液压/气动驱动（特殊场景）。

1. 电机驱动（主流选择）

电机驱动通过“电机+减速器+传动组件（链条/齿轮/同步带）”实现伸缩动作，按电机类型可分为步进电机、伺服电机，是绝大多数自动化立体仓库的首选。

- 伺服电机驱动：精度高（定位误差≤±2mm）、速度可控（伸缩速度0.2-1.5m/s可调）、过载能力强，能实时反馈位置信号，适配高速、高精度作业场景，如新能源电池仓（需精准对接产线）、医药仓（需避免货物碰撞）。

- 步进电机驱动：成本低于伺服电机，控制简单，适合定位精度要求较低（误差≤±5mm）、作业速度平缓的场景，如普通工业品仓、零部件中转仓。

- 传动组件差异：

  - 链条传动：承载能力强（可适配1000kg以上重载）、耐磨损，但运行时有轻微噪音，需定期润滑；

  - 同步带传动：噪音低（≤60分贝）、传动平稳，适合对静音要求高的场景（如食品加工车间旁的仓库），但承载能力较弱（通常≤500kg）；

  - 齿轮齿条传动：定位精度极高（误差≤±1mm）、刚性好，适合重型且高精度的场景，如汽车零部件仓（承载发动机缸体等重物）。

2. 液压/气动驱动（特殊场景）

- 液压驱动：承载能力极强（可至5000kg以上），抗冲击性好，但动作速度慢（伸缩速度≤0.3m/s）、维护复杂，仅适用于重型货物存储，如钢铁卷材仓、大型模具仓。

- 气动驱动：结构简单、成本低、无污染，适合无电力供应或防爆场景（如化工防爆仓），但承载能力弱（通常≤200kg）、速度受气压影响大，稳定性较差。

 三、承载保障：叉齿与横梁——决定最大载荷与货物适配性

叉齿与横梁是直接接触并承载货物的部件，其材质、截面形状与间距设计，需匹配货物重量、尺寸及形态（如托盘、料箱、散货）。

1. 叉齿配置

- 材质选择：

  - 普通碳钢（Q235/Q345）：成本低，适合承载≤1000kg的普通货物，如纸箱、塑料托盘货物；

  - 高强度合金钢（45#钢调质处理）：硬度高（HRC28-32）、抗弯曲能力强，适合1000-3000kg的中重型货物，如金属零件、大型包裹；

  - 不锈钢（304/316）：耐腐蚀、易清洁，适合食品、医药、化工等有卫生或防腐蚀要求的场景，如冷链食品仓（防冷凝水锈蚀）、医药无菌仓（需定期消毒）。

- 截面形状：

  - 矩形截面：结构简单，适合平整底面的货物（如标准托盘）；

  - “L”型截面：可卡住货物边缘（如料箱、周转筐），防止货物滑落，适配非标准托盘或无托盘货物；

  - “T”型截面：刚性更强，适合重载场景，避免叉齿弯曲变形。

 2. 横梁配置

横梁是连接叉齿与固定叉的核心支撑部件，通常与叉齿材质一致，其间距可根据托盘尺寸定制：

- 标准间距：适配1200mm×1000mm（欧标）、1100mm×1100mm（国标）等标准托盘，间距通常为800-1000mm；

- 定制间距：针对特殊尺寸料箱（如600mm×400mm、1500mm×1200mm），需调整横梁间距，确保货物重心稳定，避免偏载导致的安全风险。

四、精度控制：导向与润滑系统——保障伸缩平稳性与寿命

伸缩货叉的导向系统决定了伸缩动作的直线度，润滑系统则直接影响部件磨损速度与使用寿命，二者共同保障作业精度与设备可靠性。

 1. 导向系统

- 滚轮导向（主流）：通过“滚轮+导轨”实现导向，滚轮材质分为聚氨酯（静音、耐磨，适合轻中型）、钢质（承载强，适合重型），配合双导轨设计，可将伸缩偏摆控制在≤1mm/m，确保货物平稳。

- 滑块导向：由耐磨尼龙滑块与金属导轨组成，噪音极低（≤50分贝），但承载能力较弱（≤300kg），适合静音要求极高的场景，如实验室样品仓、精密仪器仓。

2. 润滑系统

- 手动润滑：通过黄油嘴定期加注润滑脂，成本低，但需人工维护，适合作业频率低（每日≤500次循环）的仓库；

- 自动润滑（推荐）：分为电动油脂泵（定时定量供油）与自润滑滑块（内置固体润滑剂，使用寿命1-2年），无需人工干预，减少维护成本，适合高频作业（每日≥1000次循环）的仓库，如电商大促期间的分拣仓。

 五、安全与智能：检测装置——避免碰撞与实现精准控制

现代堆垛机伸缩货叉需配备多类检测装置，以保障作业安全（防碰撞、防过载）与实现智能控制（位置反馈、货物有无检测），是自动化仓储的“感官系统”。

1. 位置检测装置

- 光电开关/接近开关：用于检测伸缩叉的“伸出极限”“缩回极限”位置，防止超程损坏部件，成本低，适合基础定位；

- 编码器：与电机联动，实时反馈伸缩叉的位移量，配合伺服系统实现精准定位（如定位到货架的特定层位），是高精度作业的核心部件；

- 激光测距仪：部分高端场景（如超高货架，高度≥20米）会配备，辅助检测货叉与货物的距离，避免高空作业误差。

2. 安全检测装置

- 货物有无检测（光电传感器）：安装在叉齿末端，检测货叉上是否有货物，避免“空取”“漏放”，适配医药、食品等需严格追溯的场景；

- 过载保护（压力传感器）：安装在横梁或叉齿底部，当载荷超过额定值时，触发停机报警，防止叉齿弯曲或电机烧毁，适合重型货物存储；

- 防碰撞检测（超声波传感器）：安装在货叉前端，检测货叉与货架、货物的距离，当距离≤50mm时减速或停机，避免碰撞损坏（尤其适用于深位货架）。

 六、特殊场景：定制化配置——适配极端环境与特殊货物

除常规配置外，针对极端环境（高低温、防爆、粉尘）或特殊货物（超长、超宽、易碎），伸缩货叉需进行定制化设计，以满足行业特殊需求。

 1. 高低温环境配置

- 低温环境（-20℃至-40℃，如冷链仓）：采用低温耐候电机（耐低温润滑脂）、不锈钢叉齿（防结冰锈蚀）、硅胶材质密封件（避免低温硬化），并配备加热装置（防止传感器结冰失效）；

- 高温环境（50℃至80℃，如冶金厂旁仓库）：采用耐高温电机（耐温等级H级）、陶瓷涂层叉齿（防高温氧化）、氟橡胶密封件（耐老化），并增加散热风扇（降低电机温度）。

 2. 防爆环境配置（如化工、油气仓）

- 驱动电机采用防爆电机（Ex d IIB T4 Ga级及以上），电气元件均为防爆等级；

- 传动组件避免产生火花（如采用铜质齿轮、防静电同步带）；

- 检测装置采用防爆型传感器，防止电气火花引燃易燃易爆气体。

3. 特殊货物适配配置

- 超长货物（如管材、型材）：采用“加长叉齿+中间支撑轮”设计，避免叉齿因货物过长而弯曲，叉齿长度可定制至3-5米；

- 易碎货物（如玻璃、精密仪器）：配备缓冲装置（如聚氨酯防撞条）、低速驱动（伸缩速度≤0.3m/s），并增加货物稳定检测（如压力传感器检测货物是否松动）；

- 无托盘货物（如纸箱堆叠）：采用“叉齿带防滑纹+侧向导板”设计，防止货物滑落，或定制“夹抱式伸缩货叉”（兼具伸缩与夹持功能）。

结语：配置选型的核心逻辑——匹配需求与平衡成本

堆垛机伸缩货叉的配置无“最优解”，只有“最适配解”。选型时需围绕三大核心维度：**货物特性**（重量、尺寸、形态）、**作业要求**（速度、精度、频率）、**环境条件**（温度、湿度、防爆等级），再结合成本预算（如伺服驱动比步进驱动成本高30%-50%，不锈钢材质比碳钢高50%以上）进行综合权衡。

例如，电商冷链仓的选型逻辑为：三节式结构（双深位存储）+ 伺服电机+链条传动（重载）+ 不锈钢叉齿（防腐蚀）+ 自动润滑（减少低温维护）+ 低温防爆检测装置（适配-25℃环境）；而普通电子元件仓则可选择：双节式结构+步进电机+同步带传动（静音）+ 碳钢叉齿+手动润滑，以控制成本。

通过精准匹配配置，伸缩货叉不仅能保障堆垛机的稳定运行，更能最大化自动化立体仓库的空间利用率与作业效率，成为现代仓储物流系统的“高效执行手”。
