立体仓库中伸缩货叉的选型逻辑与技术优势

自动化立体仓库堆垛机系统中，伸缩货叉是主流的货物存取执行机构。相较于固定式叉体、牵引机构及人工作业平台，该类设备在多项技术指标上具备优势，广泛应用于高密度仓储场景。

空间利用率的结构特性

自动化立体仓库的设计原则，是在有限占地面积内提升仓储容量。常规货架巷道宽度控制在 0.9–1.2 米，堆垛机沿巷道直线运行，这就要求存取机构收缩后体积紧凑，伸出后可抵达货架深处货位。

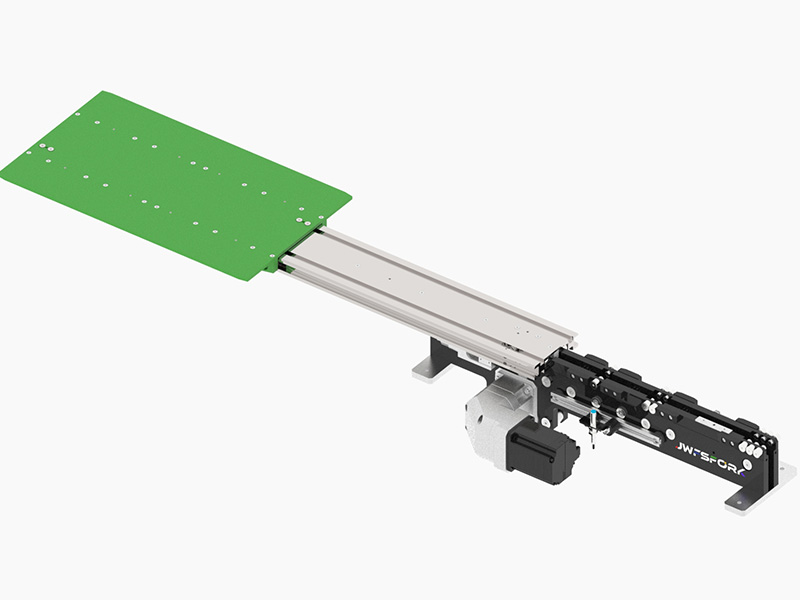

伸缩货叉采用多级嵌套式结构，市面以三节、四节结构最为常见。设备收缩状态下长宽比约 1:1.5，可随堆垛机在狭窄巷道内自由通行；完全伸出后，有效行程可达收缩长度的 2–3 倍。依托该结构特性，单条巷道可配套双排乃至多排货架，整体仓储排布密度相比传统仓储形式提升约 30%。

受结构限制，非伸缩式取料机构无法同时适配窄巷道通行与长距离取货作业，因此在工程应用中，伸缩货叉成为窄巷道立体仓库的标准配置。

不同工况环境的适配能力

立体仓库作业环境跨度较大，涵盖 - 25℃低温冷库、80℃高温车间，以及存在粉尘、湿气、腐蚀性介质的生产仓储区域，这对存取设备的运行稳定性提出较高要求。

伸缩货叉可根据现场工况完成模块化配置，适配多类使用场景：

●低温场景：叉体选用 16Mn 等耐低温合金钢，配套低温合成润滑脂，密封件采用氟橡胶、硅橡胶材质，保障低温环境下动作顺畅。

●高温场景：增设隔热结构，驱动组件外置或选用耐高温电机，阻断热量传导，保护电气控制系统。

●腐蚀场景：叉体表面做镀镍、特氟龙喷涂处理，标准紧固件统一采用不锈钢材质，延缓部件锈蚀。

依托材料与配件的模块化更换，伸缩货叉可适配食品冷链、冶金、化工等不同行业场景，无需改动立体仓库主体架构。

重载工况下的形变控制

钢铁、造纸、有色金属等行业的重载立体仓库，单件货物重量可达 5 吨以上。货叉伸出承载货物时的弯曲挠度，是设备安全运行的核心指标。挠度过大易造成货物偏移、货架磕碰，直接导致存取作业失败。

●行业内重型伸缩货叉通过多维度结构设计控制形变：

●主体叉体选用屈服强度≥550 MPa 的高强度结构钢；

●截面采用矩形闭口、工字形设计，提升抗弯性能；

●采用齿轮齿条传动结构，替代传统链条传动，减小传动间隙带来的附加形变；

●借助有限元仿真，优化各级叉体长度配比。

在负载 30 吨、伸出长度 2.5 米的极限工况下，合格重型伸缩货叉挠度可控制在 8 mm 以内，设备重复定位精度可达 ±1 mm，该指标难以通过普通取料机构实现。

多样货物形态的适配结构

立体仓库处理货物品类繁杂，包含标准托盘、小型料箱、卷材、异形工件等。伸缩货叉可通过结构改造，匹配不同货物的存取需求：

●夹抱结构：叉体加装拨指与夹臂，适用于无托盘料箱、纸箱，依靠夹持力完成货物转运。

●卷材专用结构：叉体工作面加工弧形、V 型定位槽，避免铝卷、钢卷、纸卷在转运过程中滚动偏移。

●可变距结构：两组独立叉体可电动调节间距，适配巷道内多种规格托盘。

●钩取结构：叉体前端加装旋转钩爪，可对接带吊环、挂钩的特种载具。

平板式固定叉体、气动推拉器等单一功能设备，无法在同一台设备上实现多品类货物兼容作业。

驱动形式与定位精度

货叉的运动控制能力，直接决定立体仓库整体作业效率与运行安全性。目前主流设备采用伺服电机搭配绝对值编码器的闭环控制方案。

伺服电机具备启动扭矩大、响应速度快的特点，设备运行加速度可达 0.5–0.8 m/s²；编码器实时采集伸出长度、运行速度数据，位置控制误差≤±0.5 mm。设备搭配激光、光电限位组件，行程超限或遭遇外力阻碍时可立即触发停机保护。

整套控制系统下，货叉从原位伸出取货、再复位收缩的单次完整循环，耗时可压缩至 4–6 秒。同时过载、防撞保护功能，可有效规避设备撞击货架、货物坠落等故障，减少产线停机损失。

综合选型的技术判定标准

在自动化立体仓库整体方案设计阶段，技术人员主要依据以下四点，确定选用伸缩货叉作为存取机构：

●空间条件：巷道宽度受限，多级伸缩结构可同时满足通行尺寸与取货行程要求；

●负载区间：设备载荷覆盖 50 kg 轻载料箱至 30 t 重载托盘，结构可按载荷灵活缩放；

●环境兼容：仅更换材料、润滑、密封配件，即可适配极端温区与腐蚀环境；

●定位精度：闭环控制系统实现毫米级重复定位，满足自动化产线对接要求。

机械手、牵引机构、真空吸盘等其他存取装置，分别在外形尺寸、承载能力、环境适应性上存在短板。现阶段自动化立体仓库工程中，伸缩货叉仍是存取机构的主流选择。
