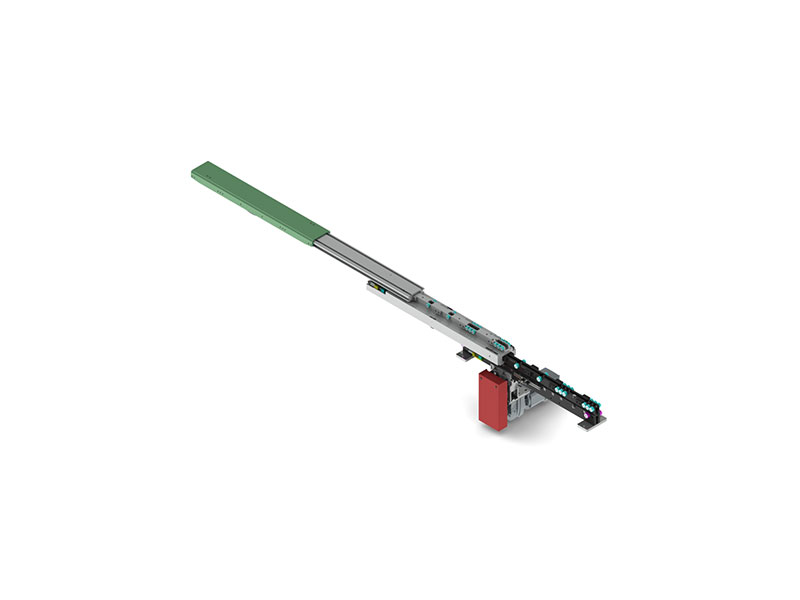

双深位单电机轻型伸缩货叉

在自动化立体仓库的精准作业中，双深位单电机轻量化伸缩货叉是堆垛机的核心执行机构。它凭借“四段叉体+单电机驱动”的创新设计，实现了高密度存储与轻量化运行的完美平衡。其独特的结构与功能特性，使其成为现代智能仓储、冷链物流、新能源制造等领域的“空间魔术师”。

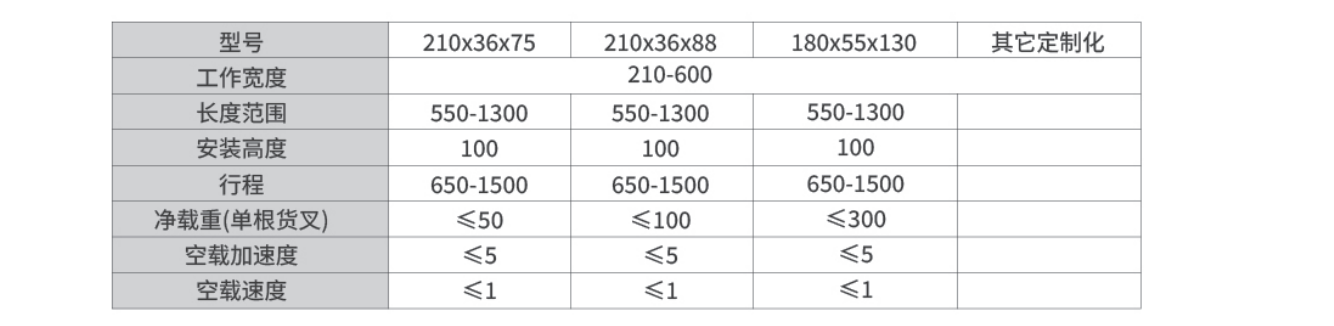

一、双深位单电机轻型伸缩货叉的结构设计

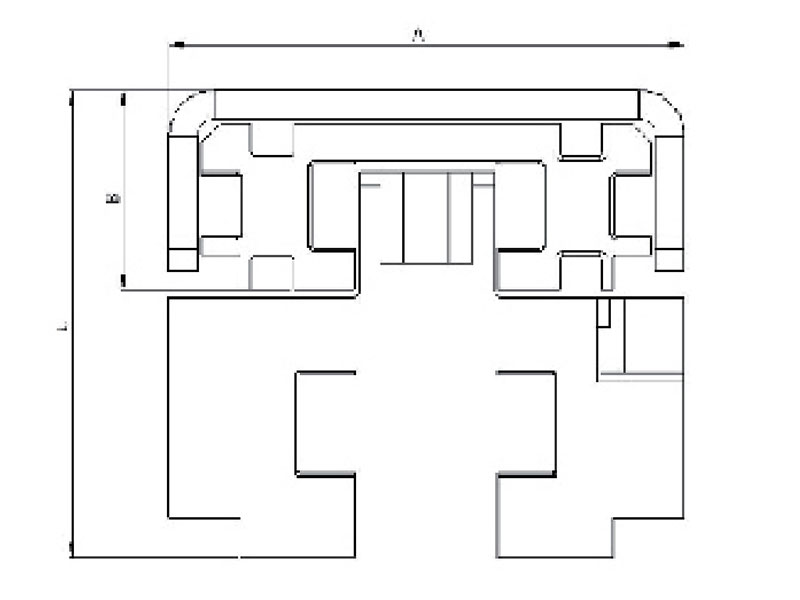

双深位单电机轻型伸缩货叉采用“上叉体-上中叉体-下中叉体-下叉体”的四段叉体叠合结构，通过齿轮齿条与链轮链条的复合传动系统，在单电机驱动下实现三级伸缩。其中，下叉体与载货平台固定，下中叉体在电机驱动下向外移动自身长度的50%-60%；上中叉体从下中叉体中点继续延伸，最终由上叉体完成双深位（叉体长度的2倍）的精准定位。

核心设计亮点

- 轻型材料：上叉体采用25MnV高强度合金钢，中、下叉体采用42CrMo锻钢。在保证抗弯曲性能的同时，通过结构优化将自重降低15%-20%，适配轻量化堆垛机设计需求。

- 单电机驱动系统：集成减速器、联轴器与编码器，通过扭矩限制器实现过载保护。相较于双电机方案，传动效率提升8%，能耗降低12%。

- 模块化导向系统：采用IKO/KIS品牌滚动轴承与聚四氟乙烯（PTFE）导向滑块，摩擦系数低至0.05，重复定位精度可达±0.1mm。

二、双深位轻型货叉的典型应用场景

1. 智能仓储领域

在电商物流中心，双深位货叉可同时服务前后两排货架，将通道宽度从传统单深位的1.8米缩减至1.2米，存储密度提升40%。以某跨境电商仓库为例，应用该技术后，单位面积存储量从3.2个托盘/平方米提升至4.5个托盘/平方米。

2. 冷链物流场景

在-25℃的低温环境下，货叉通过不锈钢材质与低温润滑脂的组合，实现2000小时连续无故障运行。某冷链企业应用数据显示，其托盘周转效率提升35%，能耗成本降低18%。

3. 新能源制造行业

在动力电池模组搬运中，货叉搭载SEW伺服电机与TR-ELECTRONIC编码器，可实现0.1mm级微调控制，满足电芯对齐精度要求。某动力电池工厂实测数据显示，单个模组的生产周期从45秒缩短至32秒。

三、单电机驱动货叉的四大核心优势

1. 空间利用效率最大化

双深位设计使单通道存储量翻倍，结合堆垛机高速运行（空载240米/分钟、满载180米/分钟），仓库空间利用率提升至85%以上。

2. 轻型与承载能力的平衡

通过拓扑优化设计，货叉在自重降低15%的同时，仍可保持1.5吨额定载荷，满足轻工业品、电子元器件等行业的搬运需求。

3. 能耗与成本双重降低

单电机方案相较双电机系统，能耗降低30%，维护成本降低25%。按年运行8000小时计算，单台设备每年可节省电费高达1.2万千瓦时。

 4. 智能集成能力

货叉可与WMS（仓库管理系统）/WCS（仓库控制系统）无缝对接，通过条码识别与视觉定位技术实现“货到人”精准交付。某3C电子工厂应用中，分拣准确率达99.997%。

 四、工作原理：机械与电控的完美配合

1. 伸缩运动控制

电机驱动下，齿轮齿条带动下中叉体伸出，通过链轮链条实现上中叉体与上叉体的同步延伸。编码器实时反馈位置数据，PLC控制器动态调节电机转速，确保三级伸缩平稳衔接。

 2. 负载自适应调节

扭矩限制器设定1.2倍安全系数，当负载超过1.8吨时自动触发保护机制；导向滑块采用自润滑设计，可承受200万次往复运动而无明显磨损。

3. 安全防护系统

配备欧姆龙（OMRON）限位开关与施耐德（SCHNEIDER）接近开关，形成双重行程保护。某汽车零部件仓库实测显示，其每万次作业故障率低至0.03次。

五、功能特性：重新定义搬运效率

1. 双向伸缩自由度

支持左右双向180°范围内无级伸缩，结合堆垛机X/Y/Z三轴运动，可覆盖仓库内任意存储位。

2. 动态挠度补偿

通过有限元分析优化货叉结构，在1.5吨满载工况下，挠度控制在3mm以内，确保托盘平稳搬运。

3. 快速切换能力

采用模块化设计，叉体长度可在1.2-3.6米范围内快速调整，适配不同规格托盘。某家电企业通过更换货叉组件，实现了从冰箱到洗衣机的柔性生产切换。

4. 强化环境适应性

防护等级达IP65，可在粉尘浓度≤10mg/m³、湿度≤95%的环境中稳定运行。某化工原料仓库应用中，其防腐涂层使用寿命已超8年。

结语

双深位单电机轻型伸缩货叉的迭代演进，是机械工程与智能控制深度融合的产物。它有效化解高密度存储与轻量化运行的行业矛盾，依托模块化设计与开放适配接口，为工业4.0柔性制造夯实硬件根基。伴随着AI算法与数字孪生技术的深度渗透，这款仓储“空间魔术师”将持续刷新智能仓储作业效率新高度。
