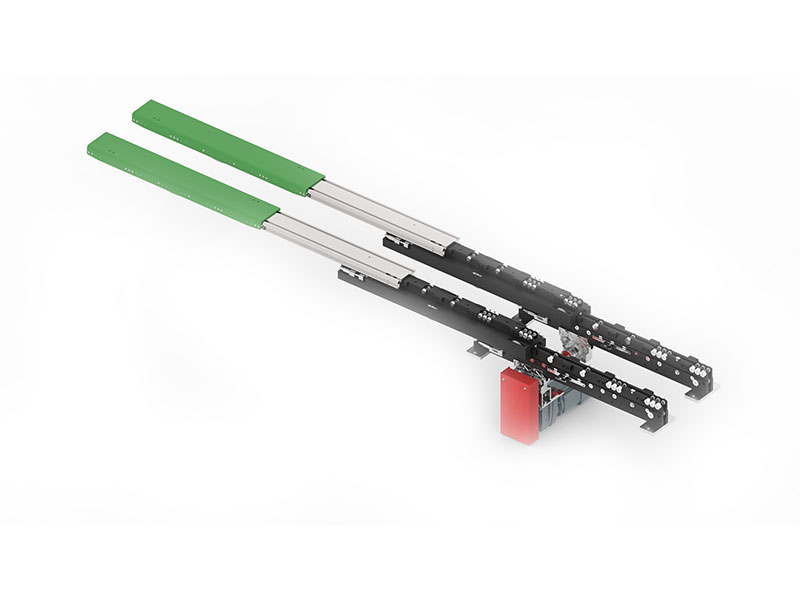

作为自动化仓储、物流搬运及工业生产领域的核心部件，伸缩货叉的设计需综合考量承载能力、运动精度、环境适应性、安全性等多维度因素。本文结合行业应用场景与技术标准，系统梳理伸缩货叉设计的核心条件及优化方向，为相关设计与选型提供参考。

一、核心设计条件分析

1. 承载能力与材料选型

- 载荷范围界定：需根据应用场景确定额定载荷，例如电商仓储常用1000kg级货叉，而重工业场景则可能需要5000kg级货叉。设计时需预留30%的安全余量（如1000kg级货叉的载荷限制需达到1300kg），避免突发过载导致结构损坏。

- 材料强度匹配：

  - 货叉本体优先选用42CrMo（二次锻造）或25MnV材质，可在强度与抗弯曲性能间实现平衡，满足多数工业场景需求；

  - 轻量化场景（如轻型物流设备）可选用6063-T5铝合金，但需通过强度校核验证其承载能力是否达标；

  - 高强度螺栓、导向滚轮（如日本IKO轴承）等配件需与载荷等级匹配，避免因局部部件强度不足引发整体故障。

- 安全系数要求：结构强度需满足至少1.5倍额定载荷的承载需求，且必须通过有限元分析进行验证，确保极端工况下的结构稳定性。

2. 伸缩行程与尺寸设计

- 行程计算逻辑：

  - 单向行程通常为货叉本体长度的50%-60%，例如1200mm长度的货叉标准行程为1350mm，同时需预留30-50mm的安全余量，防止超程导致机械碰撞；

  - 双深位货叉需通过增加货叉节数（采用四节式结构）扩展行程，但需同步优化结构以平衡挠度与稳定性，避免多节伸缩时出现卡顿或形变。

- 挠度控制标准：空载状态下挠度需≤3mm，1000kg满载状态下挠度需≤15mm；降低挠度的主要方式包括：增加货叉厚度、缩短伸缩行程、选用更高强度的材料。

- 货叉高度优化：高密度仓储场景中，货叉本体厚度需≤40mm（采用薄型化设计）以适配狭窄货位；若厚度不足影响承载能力，需通过结构优化（如增设加强筋）进行补偿。

3. 驱动与控制系统设计

- 驱动方式选型：

  - 伺服电机驱动：适用于高精度需求场景（如定位精度±2mm），推荐选用SEW、西门子、台达等品牌产品，可实现快速响应与精准控制；

  - 液压驱动：适用于重载低速场景（如港口装卸），但需重点解决漏油与噪音问题，可通过优化密封结构、增设减震装置改善性能。

- 速度与加速度设定：空载速度可达60m/min，满载速度宜控制在30-40m/min；加速度需支持可调（空载1m/s²、满载0.5m/s²），避免因加速度过大导致货物滑移。

- 定位系统配置：采用编码器（如德国TR-EELECTRONIC）与齿轮齿条传动配合，确保重复定位精度达到±2mm；限位开关（选用欧姆龙、施耐德等品牌）需采用冗余设计，防止单开关失效引发超程风险。

4. 安全与防护设计

- 防护装置配置：所有运动部件需加装防护罩，防止异物卷入或人员误触；急停装置需在0.5秒内切断动力源，确保紧急情况下快速停机。

- 电气系统防护：需具备过载、短路、相序保护功能，避免电气故障导致设备损坏或安全事故；接线端子需做防水处理，提升潮湿环境下的可靠性。

- 环境适应性设计：

  - 工作温度范围需覆盖-20℃至+40℃，相对湿度≤90%（无冷凝）；

  - 避免在腐蚀性气体环境中使用，若无法规避，需对货叉进行涂层防锈处理（如Q235D材质可采用喷塑或镀锌工艺）。

- 安全标准合规：需符合ISO 3691-5叉车安全标准，导轨平行度误差≤0.5mm/m，确保运行过程中无偏移或卡顿。

5. 维护与寿命管理

- 关键部件寿命：

  - 导轨与滚轮：设计寿命5-8年或50万次运行周期；

  - 传动链条：设计寿命3-5年或30万次运行周期，需定期检查链条张紧度，防止松弛导致传动失效。

- 维护周期设定：

  - 日常维护：检查货叉表面磨损情况及限位开关功能，确保无异常；

  - 周维护：清洁导轨并涂抹润滑剂；月维护：更换润滑脂（推荐使用美孚SHC 634等长效润滑脂）；

  - 年度维护：对传动系统磨损情况、电气性能进行全面检测，及时更换老化部件。

二、典型应用场景适配方案

1. 电商仓储场景

- 核心需求：高频次、小批量托盘切换，需快速伸缩（适配窄巷道、高密度货位），货叉本体需薄型化（如40mm厚度）。

- 设计重点：

  - 采用伺服电机驱动，空载速度60m/min，定位精度±2mm，满足高效分拣需求；

  - 货叉表面采用喷塑处理，提升防锈能力，适配仓储环境中的潮湿工况。

 2. 重工业制造场景

- 核心需求：搬运钢材、大型设备等重载货物，额定载荷可达5000kg，对结构强度与耐用性要求极高。

- 设计重点：

  - 货叉本体选用Q355材质，厚度≥50mm，通过加厚设计提升抗弯曲能力；

  - 采用液压驱动系统，配备扭矩限制器（如日本三木普利Mikipulley），防止过载损坏液压元件。

3. 冷链物流场景

- 核心需求：在低温环境（-25℃）下稳定运行，对防锈性、密封性要求严苛，需避免部件冻损。

- 设计重点：

  - 货叉本体选用Q235D低温韧性材质，表面采用镀锌处理，提升抗锈蚀能力；

  - 导轨采用密封式设计，防止冰霜进入内部影响润滑与运动精度。

 三、未来发展趋势

1. 智能化升级：集成物联网传感器，实时监测货叉挠度、工作温度、载荷状态等数据，通过云端平台实现故障预警与健康管理，减少非计划停机。

2. 轻量化优化：采用碳纤维复合材料等新型材料，在降低货叉自重的同时提升结构强度，适配AGV、轻型堆垛机等设备的轻量化需求。

3. 模块化设计：通过标准化接口实现货叉节段、驱动单元的快速更换与维护，缩短设备停机时间，降低后期运维成本。

四、结语

伸缩货叉的设计需在载荷、行程、精度、安全性与维护成本之间实现平衡：例如高密度仓储场景中，选用42CrMo货叉本体（厚度40mm）、伺服电机驱动（定位精度±2mm）并预留50mm行程余量，可满足高效、精准、安全的作业需求；而重工业场景则需通过材料强化与液压驱动设计，确保承载能力与耐用性。未来，智能化与模块化将成为伸缩货叉设计的核心方向，推动其在自动化物流系统中发挥更大价值。
