伸缩货叉

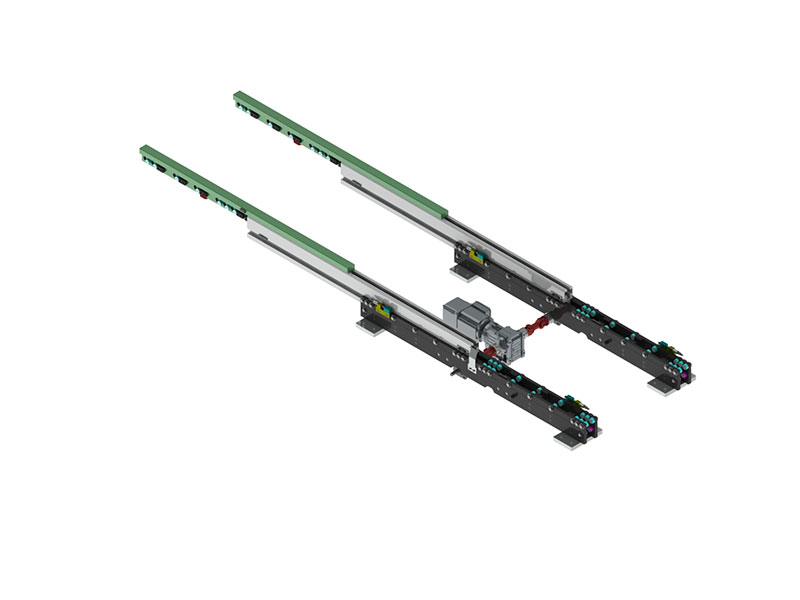

单电机单深位窄截面伸缩货叉是仓储物流领域自动化立体仓库的核心设备，隶属于单深位（单伸位）类伸缩货叉。以下是对该产品的具体介绍：隶属于单深位（单伸位）类伸缩货叉。

一、产品特性

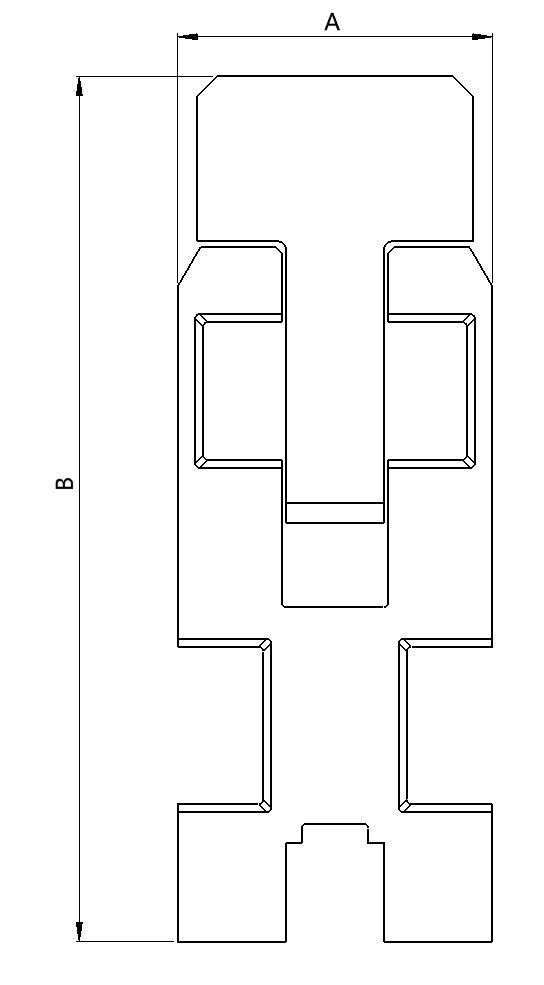

- 单深位结构：由上叉、中叉、下叉三层叉体构成，通过单级伸缩实现货物的单次存取，适配标准单深位货架。

- 窄截面设计：叉体宽度相较于传统货叉更窄，适用于通道狭窄的仓储环境（如通道宽度≤1.8米），可缩小货架间距，提升仓储密度。

- 单电机驱动：采用单个电机驱动中叉与上叉联动伸缩，借助齿轮齿条或链轮链条传动，实现精准同步运动。

二、核心结构与工作原理

（一）结构组成

1. 叉体：上叉（前叉）、中叉、下叉（固定叉）均采用高强度材料（如42CrMo合金钢），经锻造与精密加工制成，具备高抗弯强度与耐磨性。

2. 驱动系统：配置单个伺服电机或变频电机，搭配减速器与联轴器，通过齿轮齿条或链轮链条传动，实现中叉、上叉的逐级伸缩。

3. 导向系统：通过导向滚轮或滑块，确保货叉伸缩过程中的稳定性，减少偏移与晃动。

4. 控制系统：集成编码器、限位开关（如欧姆龙、施耐德品牌）及扭矩限制器（如日本三木普利品牌），实现精准定位与过载保护。

（二）工作原理

1. 伸缩动作：电机驱动中叉向外移动约自身长度的一半，上叉再从中叉中点继续伸出，完成单深位货位的货物存取。

2. 行程控制：控制系统通过编码器的反馈信号，实时调整伸缩距离，确保货物精准放置于目标位置。

3. 安全保护：过载时扭矩限制器自动切断传动，机械限位防止货叉脱出，保障设备安全运行。

三、产品优势

 1. 空间利用率高

- 窄截面设计缩小货架间距，适配新能源、锂电池、造纸等行业的高密度仓储场景。

- 单深位结构使货架排布更紧凑，通道占用空间减少约30%。

2. 运行稳定可靠

- 单电机驱动简化传动结构，避免双电机同步误差，故障率降低45%。

- 高精度齿轮齿条与导向系统确保伸缩平稳，负载状态下挠度≤±2mm，适配易碎包装货物搬运。

3. 节能与成本优化

- 单电机设计节省15%-20%的制造成本，相比双电机方案能耗降低约30%。

- 模块化设计便于维护，减少零部件数量，降低维保成本。

 4. 适应性强

- 可适配不同规格托盘或料箱，支持叉体长度与行程定制。

- 防护等级可选IP54及以上，适配多粉尘、高湿度等恶劣环境。

四、典型应用场景

 1. 自动化仓库

与堆垛机或穿梭车配合，完成单深位货架的货物存取，适配电商、第三方物流（3PL）等高通量场景。

- 案例：某日用品仓储中心实测数据显示，单电机单深位货叉完成单次存取循环仅需85秒，效率提升40%。

2. 新能源行业

窄截面设计适配锂电池模组、电芯等特殊规格产品的密集存储，减少空间浪费。

- 案例：为某新能源企业定制的抽拉式货叉，通过挂钩机构进一步节省空间，提升仓储密度。

3. 冷链与洁净仓储

防护等级达IP54及以上，可在-40℃至45℃环境下稳定运行，满足食品、医药等行业的洁净度要求。

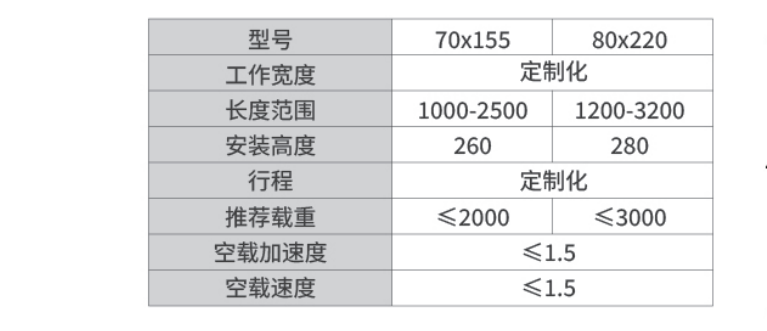

五、选型与配置建议

1. 负载匹配

额定负载通常为500kg-2000kg，需预留20%余量以应对动载波动。

- 建议：轻载型（≤500kg）适配电子产品，重载型（≥1t）适配金属卷材、模具等。

 2. 速度与行程

- 标准伸缩速度约0.3m/s，高速型可达0.5m/s，需根据仓库作业节奏选型。

- 注意：叉体长度越长、伸缩距离越远，挠度会相应增大，需合理设计叉体比例。

3. 环境适应性

- 多粉尘环境选择IP54防护等级，潮湿环境需配备防锈涂层，低温环境需采用耐低温材料（如低温润滑脂）。

4. 控制系统兼容性

确认货叉编码器（如德国库伯勒品牌）与现有仓储管理系统（WMS）/仓储控制系统（WCS）匹配，支持Profinet、Profibus等通信协议。

六、维护与保养

 1. 定期检查

- 每月检查叉体磨损情况及齿轮齿条啮合状态，及时更换损坏部件。

- 每季度对驱动系统与导向滚轮进行润滑，减少摩擦损耗。

 2. 清洁与防锈

- 每周清理货叉表面杂物，避免腐蚀性物质堆积。

- 潮湿环境需定期喷涂防锈剂，延长设备使用寿命。

3. 电气系统维护

每半年检查编码器、限位开关等电气元件的连接状态，确保信号传输稳定。

总结

单电机单深位窄截面伸缩货叉适配自动化立体仓库，兼具窄截面、单电机驱动、单深位伸缩特性，核心优势体现在空间利用率高、运行稳定可靠、节能成本低、适应性强，可广泛应用于自动化仓库、新能源、冷链等行业。选型时需综合考量负载、速度、环境等因素，日常需通过定期检查、清洁防锈及电气系统维护，保障设备长期稳定运行。
