伸缩货叉

在智能制造与智能仓储飞速发展的当下，物流设备的自动化与智能化水平直接影响生产效率与运营成本。作为自动化立体仓库的核心执行机构，重型伸缩货叉凭借独特的设计理念与卓越性能，成为重型场景下货物存取的优选方案。本文将从结构、应用场景、优势、工作原理、功能特点五个维度，系统解析这一工业设备的技术核心。

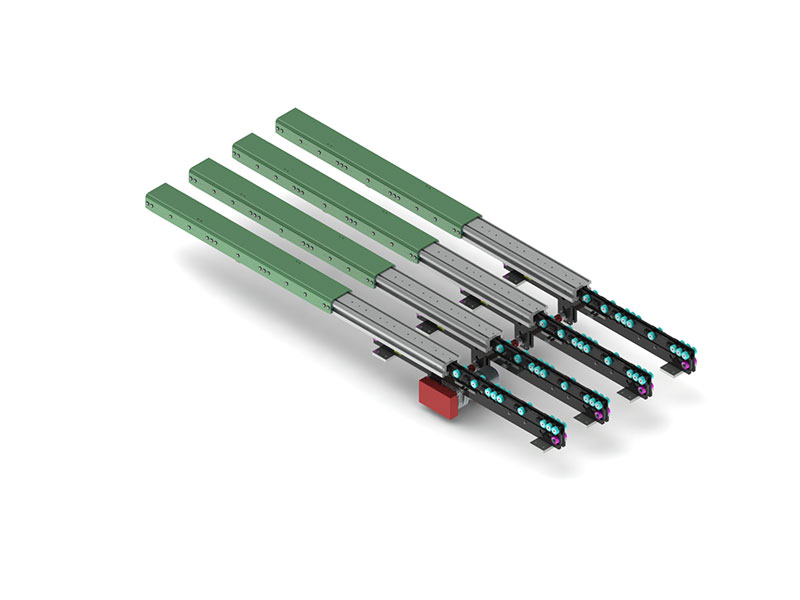

 一、结构解析：三级货叉与单电机驱动的精准协同

重型伸缩货叉采用典型的三级货叉结构，由下叉臂（固定臂）、中叉臂、上叉臂（前叉臂）三级联动构成。其中，下叉臂作为基座固定在载货平台上，中叉臂通过齿轮齿条传动机构，单次行程可实现自身长度约50%的伸缩；待中叉臂到达行程中点后，上叉臂继续向外延伸，最终形成覆盖单深位货架的工作范围。

关键部件选材方面，上叉臂采用25MnV合金钢经二次锻造工艺成型，兼具高强度与抗疲劳特性；中、下叉臂选用42CrMo特种钢材，搭配德国进口滚针轴承，径向承载能力提升40%；导向系统采用超高分子量聚乙烯导向块，其自润滑特性可将摩擦系数降至0.05以下，有效延长设备使用寿命。

二、应用场景：覆盖重工业全链条的物流解决方案

此类货叉的应用边界已突破传统仓储范畴，在多个重工业领域展现出不可替代的价值：

- 金属加工领域：在钢铁企业立体钢卷仓库中，双货叉联动模式可同步搬运直径2.8米、重量15吨的钢卷；经-40℃低温环境认证的密封设计，能满足极寒地区作业需求。

- 装备制造行业：为轨道交通车辆车架提供精准负载转移，110℃的耐高温性能可应对热处理车间的极端工况；板式平衡链设计使破断载荷安全系数达10倍以上。

- 新能源行业：在锂电池模组自动化生产线中，配合AGV实现200kg/㎡高密度货架的精准存取，定位精度±0.1mm的编码器系统确保电极材料无损运输。

- 航空航天领域：某卫星部件制造企业采用定制化货叉，通过双排结构同步搬运重量达8吨的舱体结构件；防爆认证版本已应用于火箭燃料贮箱生产车间。

 三、技术优势：重载与精准的完美平衡

传统物流设备往往在重载与高精度之间难以两全：承载能力越强，定位越粗糙；追求精细控制，又难以应对大质量负载。重型伸缩货叉通过结构创新与智能控制的深度融合，成功实现了二者的平衡。

1. 高刚性结构，保障重载稳定

三段式叉体搭配高强度合金钢，满载挠度控制在L/400以内，较传统结构降低35%。配合低摩擦导向系统，即便在15吨级钢卷搬运场景中，也能保持叉体平稳、无爬行，为重载下的精准定位奠定基础。

2. 智能控制，实现微米级精度

双编码器闭环系统与伺服电机协同，定位精度达±0.1mm，速度同步误差小于0.5%。当负载偏差超过10%时，压力传感器自动触发扭矩校正，确保货物始终平衡——这一能力在锂电池模组存取、精密装配等场景中尤为关键。

3. 动态响应，兼顾效率与安全

满载全行程伸出的稳定时间仅0.6秒，有效抑制过冲与抖动。在某重型机械企业实测中，年维护工时从120小时降至45小时，传动部件减少50%；配合窄通道设计，仓储密度提升28%，真正实现“举重若轻、收放自如”。

 四、工作原理：机械传动与智能控制的深度融合

货叉的核心动作流程可分为三个阶段：

1. 启动阶段：接收PLC指令后，伺服电机通过减速器将扭矩放大至设计值，驱动中叉臂沿导轨平稳伸出。

2. 差速延伸阶段：当中叉臂到达行程中点时，齿轮齿条机构触发换向开关，上叉臂以两倍速度差继续延伸；此过程由双编码器闭环控制，确保速度同步误差小于0.5%。

3. 负载阶段：货叉完全伸出后，压力传感器实时监测负载分布，当检测到超过10%的偏差时，系统自动启动校正程序，通过调节两侧电机输出扭矩实现动态平衡。

五、功能特点：全方位赋能智能仓储

- 多环境适应性：可选配冷冻版（-40℃~-5℃）、防爆版（Ex d IIB T4）、洁净版（Class100），满足食品、化工、半导体等特殊行业需求。

- 模块化扩展设计：支持加装视觉识别系统、RFID阅读器等智能模块。某3C制造企业通过集成条码扫描功能，将分拣精度提升至99.997%。

- 预测性维护系统：配备振动传感器与温度监测模块，可对轴承磨损、齿轮疲劳等潜在故障提前72小时预警。在某物流中心应用后，设备意外停机次数减少83%。

- 数字孪生接口：支持OPC UA、Profinet等工业协议，与WMS/WCS系统无缝对接，实现虚拟调试与远程运维。

 结语：重型物流的智能化革命

重载荷伸缩货叉的演进，折射出中国智能制造装备从跟跑到领跑的跨越。随着5G+工业互联网技术的深度应用，此类设备正朝着智能体自主决策、自适应调节的方向演进。在可预见的未来，其承载能力将突破30吨门槛，定位精度将迈入微米级时代，持续为全球重工业物流提供中国方案。
