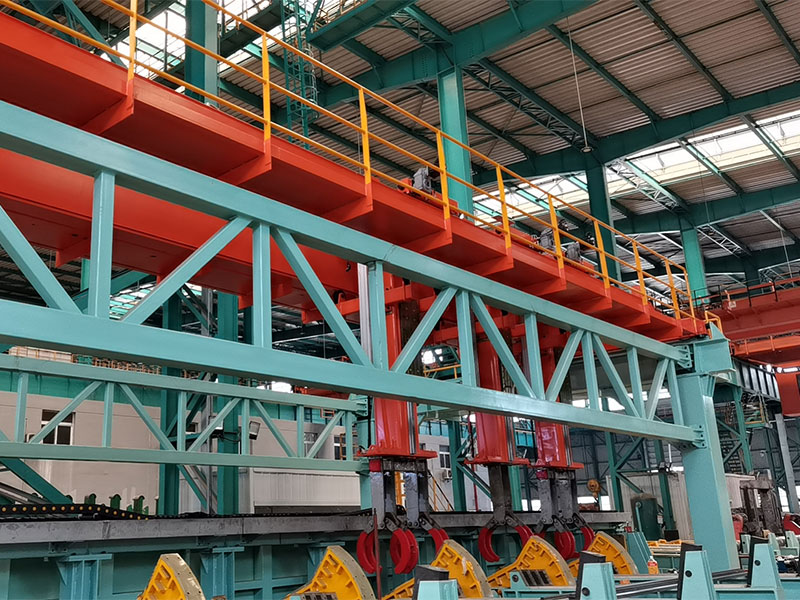

6T圆棒无损探伤检测智能天车解决方案

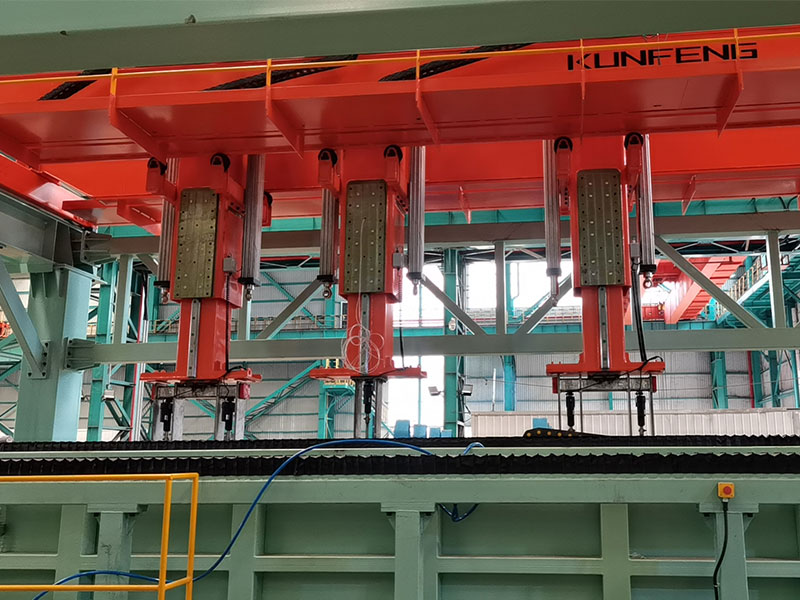

圆棒无损探伤智能天车，这一设计概念融合了先进的自动化技术、材料科学以及精密的控制系统，专为满足特定规格的圆棒材无损探伤需求而打造。以下是对您提出的需求的详细解读与方案设计：

一、设备概述

1.圆棒无损探伤智能天车，旨在实现对长度在2.5米至8米之间、外径90毫米至350毫米、单重最大达6吨的棒材进行精准、高效的抓取、平移及搬运作业。该设备特别注重与钢棒接触部分的材质选择与控制系统的先进性，以确保无损探伤的精确性与安全性。

2.天车的地脚参考地基图，天车长*宽=13480*7200。天成横梁内侧净高度需要大于 3800mm。需要抓起最大 6t 钢棒。

3. 天车爪的提升高度如下:水槽内最低点距离地面 700mm，工件下侧有效空间 320mm。辊道上最低点距离地面 1000mm，工件下有效空间800mm。爪子在水槽内从最低点到最高点提升高度大于 1400mm.移动横梁需要用伺服电机带动控制，横向移动速度300mm/s。定位精度士5mm。

4.横梁需要3组机械爪。机械爪的移动需要用伺服电机控制，横向移动速度600mm/s。

5.机械爪均需要活动。(活动位置是用于适用不同长度的钢棒)。机械爪平移及升降定位精度土5mm。

6.头端机械爪合计总长度为1000mm,闭合后净宽度小于750mm。中间段位置机械爪总长度1000mm,闭合后净宽度小于 750mm。尾端位置机械爪长度 500mm,闭合后净宽度小于 750mm。

7.头部以及中部机械爪采用单/多组单爪组合式。若单组机械爪采用单爪片，则必须保证最2.5m 最短棒有2组机械爪夹持。若采用单组机械爪多爪片，则至少保证第一组机械爪至少有3组爪片能夹起 2.5m 最短棒，并且还需要考虑每组机械爪与上料辊道以及翻版间距问题。尾部机械爪必须要采用多爪片形式，保证能抓起 1.5m 钢棒。

8. 机械爪入水部分由不锈钢材料制作，内侧需要用耐磨非金属，防止划伤棒材。机械爪开合采用液压或气动开合，需要具备锁死功能,防止棒子掉落。

二、关键特性与设计要点

1.非金属接触材质‌：与钢棒直接接触的部分，我们选用高性能的非金属材料，如特制橡胶或耐磨塑料，以避免在探伤过程中产生任何可能影响检测结果的划痕或损伤。

2.不锈钢水下部件‌：考虑到设备可能需要在水下环境中作业，浸入水下的部分将采用不锈钢材质，以确保其耐腐蚀性和长期使用的可靠性。

3.先进的控制系统‌：选用西门子S7-1200系列PLC作为控制系统的核心，该系列PLC以其强大的处理能力、灵活的配置选项以及良好的稳定性而著称，能够精确控制天车的各项运动参数，确保作业过程的精准与高效。

4.伺服电机驱动‌：小车及机械爪的移动均采用高性能的伺服电机进行控制，伺服电机以其高精度的位置控制、快速的响应速度以及良好的负载能力，能够满足复杂工况下的作业需求。

5.三工位抓取搬运‌：设备设计有三工位，可实现对不同位置圆棒材的自动抓取、平移及搬运作业，大大提升了作业效率与灵活性。

三、应用场景与效益

圆棒无损探伤智能天车适用于各类金属圆棒材的无损探伤生产线，特别是在航空航天、汽车制造、石油化工等高端制造领域，其高效、精准的作业能力将极大地提升产品质量与生产效率，降低人工成本与安全风险。

综上所述，圆棒无损探伤智能天车以其独特的设计理念与先进的技术配置，为金属圆棒材的无损探伤作业提供了全新的解决方案，必将引领未来制造业的智能化发展趋势。
